TUBO13

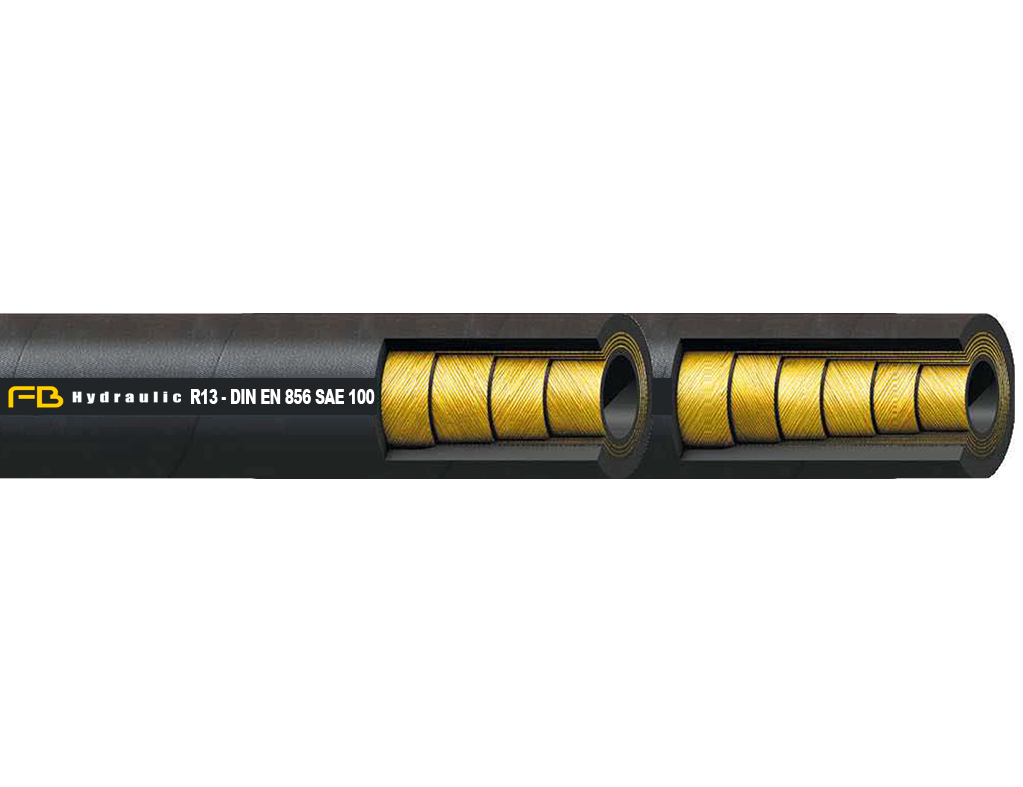

HOSE 4 - 6 SPIRALS R13

TUBO 4 - 6 SPIRALI R13

Thread - Filetto:

Norme - Norma:SAE 100 R13

Code article
Codice articolo

Inside ø
ø Interno

ø Braid
ø Treccia

Out ø
ø Est.

Working pressure
Pressione esercizio

Burst pressure
Pressione scoppio

Bend Radius
Raggio curvatura

Weight
Peso

Ferrule
Boccola



Inch/Pollici

DN (mm)

mm

mm

bar

psi

bar

mm

kg/mt



TUBO1213

3/4

19

28,6

32,3

350

5075

1400

240

1,57

B4I12-BDR12

TUBO1613

1"

25

35,5

38,7

350

5075

1400

300

1,92

B4I16-BDR16

TUBO2013

1"1/4

31

46,8

49,8

350

5075

1400

420

3,60

B1320-BDS20

TUBO2413

1"1/2

38

54,3

57,3

350

5075

1400

500

4,8

B1324-BDS24

TUBO3213

2"

51

68,1

71,1

350

5075

1400

630

6,6

B1332-BDS32

TUBE:
SYNTHETIC RUBBER, RESISTANT AGAINST HYDRAULIC FLUIDS
REINFORCEMENT:
FOUR SPIRAL LAYERS DN 19 - DN 25; SIX SPIRAL LAYERS DN 32 - DN 51 OF HIGH TENSILE STEEL WIRE
COVER:
ABRASION AND OZONE RESISTANT SYNTHETIC RUBBER MSHA APPROVED.
TEMPERATURE RANGE (FLUID):
FROM -40°C TO 120°C

SOTTOSTRATO:
GOMMA SINTETICA RESISTENTE AGLI OLII
RINFORZO:
QUATTRO SPIRALI DN 19 - DN 25; SEI SPIRALI DN 32 - DN 51 DI ACCIAIO AD ALTA TENACITÀ
COPERTURA:
GOMMA SINTETICA RESISTENTE ALL'ABRASIONE, ALL'OZONO E AGLI AGENTI ATMOSFERICI; OMOLOGATO MSHA
RANGE DELLE TEMPERATURE (FLUIDO):
DA -40°C A +120°C
