BDR

DRY-SPIRAL NO SKIVE FERRULE 4SP - 4SH - R12 - R13 - R15 - ISO18752 - FL5

DRY-SPIRAL BOCCOLA A PRESSARE 4SP - 4SH - R12 - R13 - R15 - ISO18752 - FL5

Thread - Filetto:

Norme - Norma:

Code article
Codice articolo

Hose
Tubo

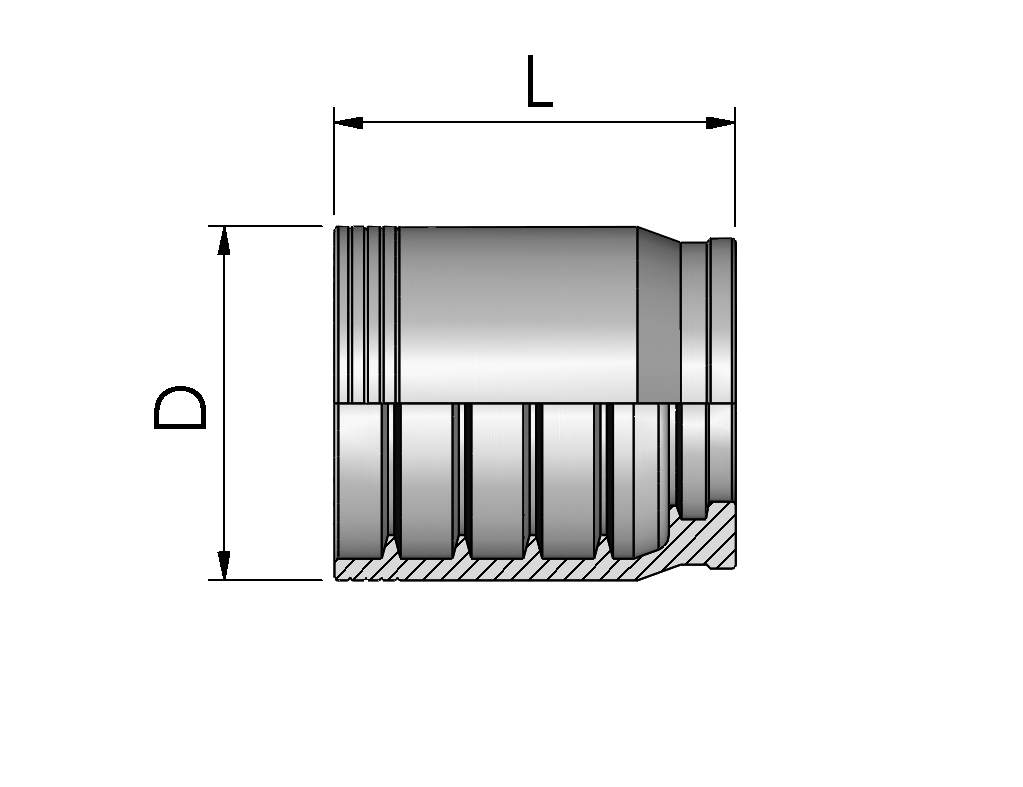

Dimensions (mm)
Dimensioni (mm)

Hose type
Tipo tubo



Inch/Pollici

DN (mm)

D

L



BHR08

1/2"

12

35

38

4SP-ISO

BHR10

5/8"

16

42

48

4SP-ISO-FL5

BDR12

3/4"

19

45

51

4SP/H-R13/15-ISO-FL5

BDR16

1"

25

53

57

4SP/H-R13/15-ISO-FL5

BDR20

1"1/4

32

62

68

4SH-R12-ISO-FL5

BDR24

1"1/2

38

70

86

4SH-R12-ISO

BDR32

2"

51

86

100

4SH-R12-ISO

FERRULE FOR HOSE:
DIN EN 856 4SP (DN 12;16;19;25)
DIN EN 856 4SH (DN 19;25;32;38;51)
SAE 100 R12 (DN 32;38;51)
SAE 100 R13 (DN 19;25)
SAE 100 R15 (DN19;25)
ISO18752-CC FLEXLINE 5000 (DN 16;19;25;31)
ISO210 (DN 32;38;51)
ISO280 (DN 16;19;25;32;38;51)
ISO350 (DN 12;16;19;25)
ISO420 (DN 12;16;19;25)

BOCCOLA PER TUBO:
DIN EN 856 4SP (DN 12;16;19;25)
DIN EN 856 4SH (DN 19;25;32;38;51)
SAE 100 R12 (DN 32;38;51)
SAE 100 R13 (DN 19;25)
SAE 100 R15 (DN19;25)
ISO18752-CC FLEXLINE 5000 (DN 16;19;25;31)
ISO210 (DN 32;38;51)
ISO280 (DN 16;19;25;32;38;51)
ISO350 (DN 12;16;19;25)
ISO420 (DN 12;16;19;25)
